Миканитовые нагреватели

Нагреватели на миканитовой или слюдопластовой  основе, имеют ровную и гладкую поверхность, что позволяет максимально надёжно прижать нагреватель к поверхности. Конструкция таких нагревателей представляет собой т.н. «бутерброд» из слоев миканита или слюды, на который намотана лента или проволока из сплава с высоким сопротивлением — нихром или фехраль. Затем монтируется корпус из нержавеющей высокотемпературной стали  марки AISI430. Толщина такого нагревателя составляет от 3,5 мм до 4,5 мм при укладке миканита в один слой. Небольшая толщина способствует лёгкому монтажу. Благодаря современным материалам возможно изготовление самых разнообразных форм с отверстиями, вырезами и другими конструктивными особенностями

Нагреватель на основе миканитовой изоляции может иметь следующие параметры:

рабочая температура:  до 350°С

толщина нагревателя: от 3,5 до 4,5 мм

удельная мощность:  от 0,5 до 4,5 вт/см2

Хомутовые нагреватели (кольцевые)

Фото миканитовый хомутовый нагреватель
Фото Миканитовый хомутовый нагреватель кольцевой

Хомутовые нагреватели, или кольцевые нагреватели, имеют максимальный КПД за счёт большой плоскости контакта с нагреваемой поверхностью. Они широко применяются в промышленных и бытовых целях. Основное направление использования — это оборудование для производства пластмассовых изделий. В термопластавтоматах и экструдерах хомутовые нагреватели устанавливают на деталях и узлах, имеющих цилиндрическую форму, например шнеках, соплах и т.п., внутри которых протекает расплавленная полимерная масса

Хомутовые нагреватели фиксируются при помощи стяжных болтов. При изготовлении нагревателей под заказ в размерах рекомендуется ориентироваться на соотношение диаметра к ширине нагревателя как 1 к 2 , т.е. при диаметре 100 мм рекомендуемая ширина не более 200 мм

Мы предлагаем изготовление нагревателей от 25 мм в диаметре и шириной 25 мм

Для подключения питания используются различные виды соединений – клеммная колодка, высокотемпературный провод, двух- или трехконтактная вилка. Подробнее с типами подключения можно ознакомится здесь

Полухомутовые (полукольцевые) нагреватели

Фото Полухомутовые или полукольцевые нагреватели
Фото Нагреватель миканитовый полухомутовый

Полухомутовые или полукольцевые нагреватели используются для сегментарного нагрева  узла. Также, полухомутовый нагреватель является оптимальным выходом, когда установить кольцевой нагреватель не технически невозможно, поскольку эти нагреватели имеют жесткую форму и не могут «раскрываться». В этом случае кольцевой нагреватель разбивается на два сегмента, которые легко монтируются на оборудовании

Плоские нагреватели

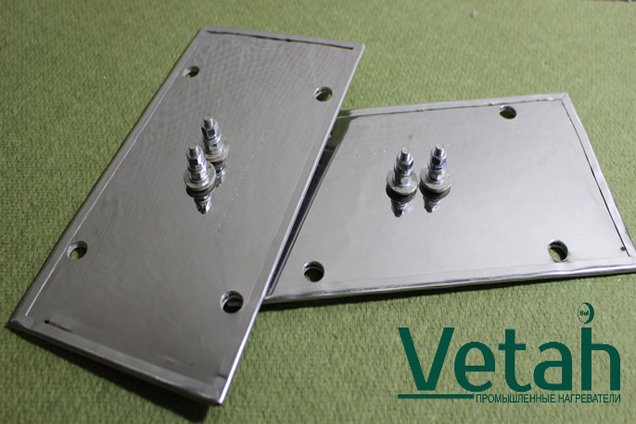

Фото Плоский миканитовый нагреватель с отверстиями и контактной группой
Фото Плоские миканитовые нагреватели с увеличенной толщиной

Плоские нагреватели в основном устанавливают на пресс-формах. Такие нагреватели пришли на замену старых дорогих, тяжёлых и неудобных алюминиевых залитых ТЭНов. Толщина нагревателя от 3,5 мм и может быть увеличена за счет слоев миканита.  Для хорошего контакта к нагревателям может крепиться прижимная пластина

Сопловые нагреватели

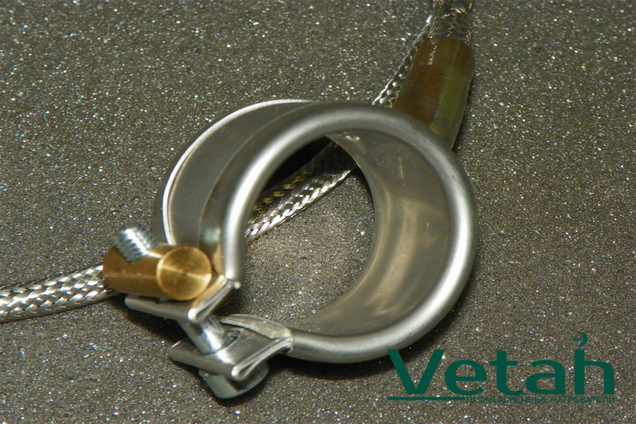

Фото нагревателей Сопловые нагреватели миканитовые

В стандартном исполнении нагреватели на миканите имеют небольшую герметичность, но в не редких случаях нагреватель заливает из сопла расплавленной массой и он выходит из строя. В таких случаях необходимо устанавливать нагреватель в герметичном исполнении (сопловые нагреватели). Такие нагреватели изготавливаются промышленным способом и имеют ряд отличий от стандартных миканитовых нагревателей, основные из которых – герметичность и повышенная удельная мощность

Сопловые герметичные нагреватели могут иметь следующие характеристики:

диаметр: от 25 мм до 300 мм

ширина: от 20 мм до 60 мм

рабочая температура: до 400°С

толщина нагревателя: от 4 мм

удельная мощность: до 5 вт/см2

Стандартный ряд сопловых нагревателей, для подключения 230 В, провод в металлической оплетке 1 м, возможна поставка нагревателей с встроенной термопарой

Купить нагреватели хомутовые или плоские Вы можете связавшись с нами любым удобным для Вас способом.
