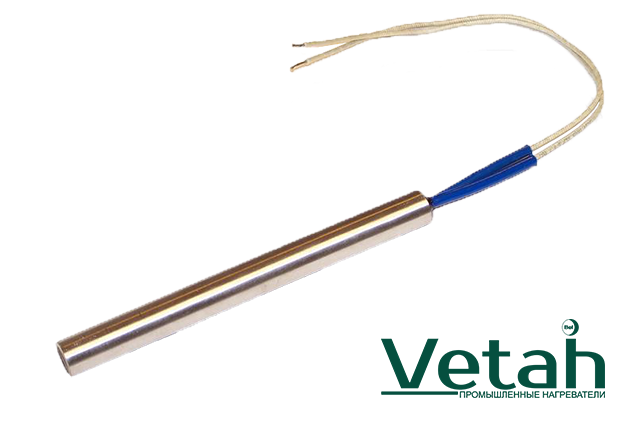

ТЭНы патронные
У нагревателей такого типа много названий: ТЭНП, пальчиковые, патронные, одноконцевые ТЭНы и другие. Такой тип нагревателей действительно имеет много общего с ТЭНами и фактически является их разновидностью. Вместе с тем технология производства имеет ряд существенных отличий. Чаще всего патронные нагреватели используют для подогрева прессформ, деталей и узлов механизмов станков. В связи с особым характером работы такого типа нагревателей, к ним предъявляются особые повышенные требования по качеству, например по допуску отклонения по диаметру, удельной мощности, типам вывода и заделке контактов. Возможно изготовление патронных нагревателей со встроенной термопарой.
Разновидности ТЭНов патронных

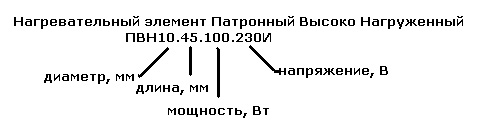

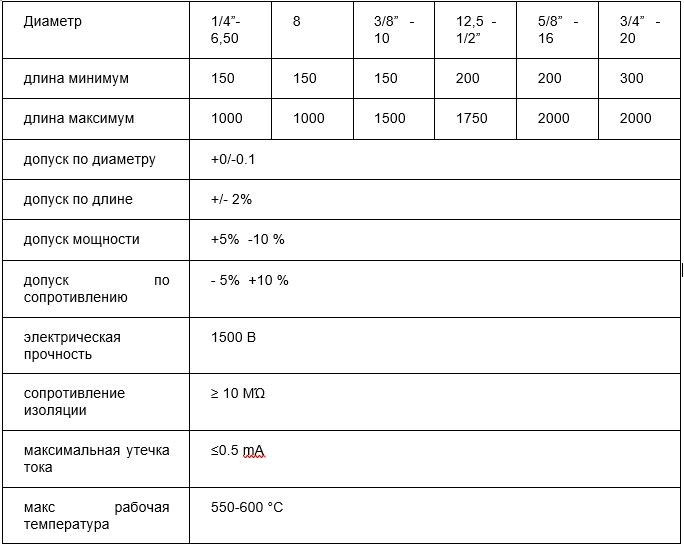

Нагревательный элемент серии ПВН (Cartridge heater series HD – high density) – представляет собой один из типов патронных нагревателей используемых для нагрева узлов и деталей механизмов в промышленности.

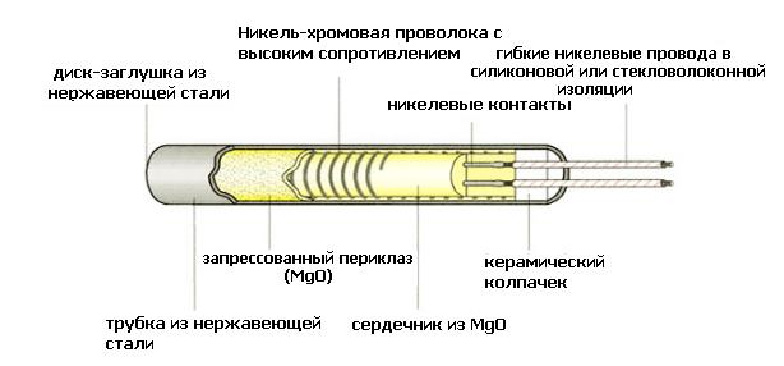

Имеет форму металлической трубки с различным диаметром, длинной, мощностью и напряжением. Нагрев осуществляется за счет разогрева ленты или проволоки с высоким сопротивлением (высокорезистивной) внутри трубки запрессованной технической керамической пудрой или мелкодисперсным песком – периклазом. Конструкция патронного нагревателя серии ПВН позволяет добиться очень высокой мощности на небольших размерах нагревателя. Нихромовая проволока обернута вокруг керамического сердечника и изолирована от внешних стенок запрессованным мелкодисперсным оксидом магния. Это обеспечивает высокую степень теплопроводности и удельную мощность (до 50 Вт/см2) на поверхности нагревателя.

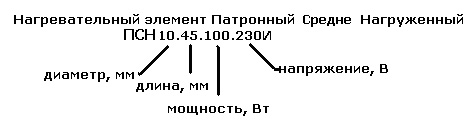

Нагревательный элемент серии ПСН (Cartridge heater series МD – middle density) – представляет собой еще один из типов патронных нагревателей используемых для нагрева узлов и деталей механизмов в промышленности.

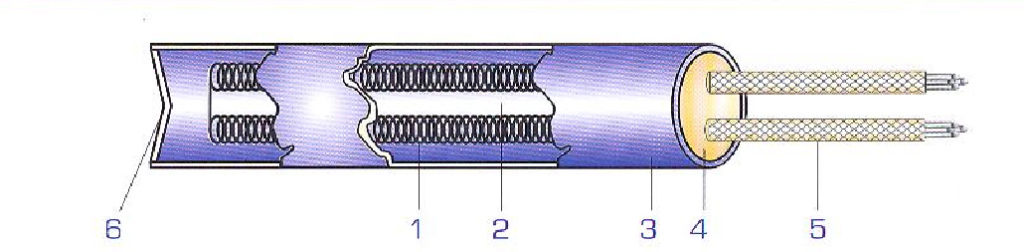

- Нихромовая проволока с высоким сопротивлением.
- Спрессованный порошок оксида магния (периклаза).
- Корпус из нержавеющей стали.
- Керамическая заглушка.
- Никелевые провода с внутренней или внешней заделкой, в силиконовой, тефлоновой или стекловолоконной изоляции.
- Диск-заглушка.
С одной стороны присоединяется термостойкий провод различной длины, тип контакта провода и его заделка может быть различной. Стандартный вывод – термостойкий провод 250 -1000 мм в стекловолоконной изоляции.

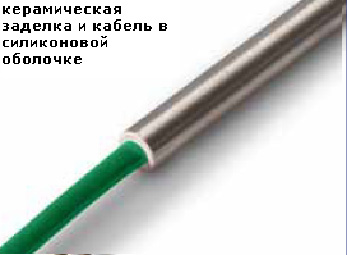

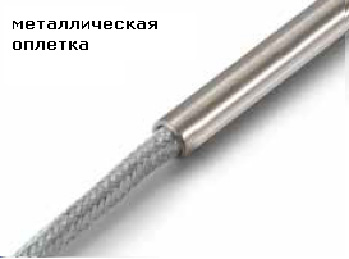

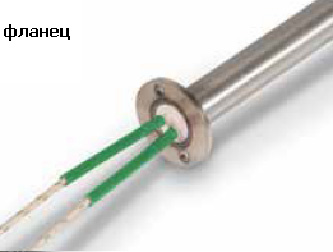

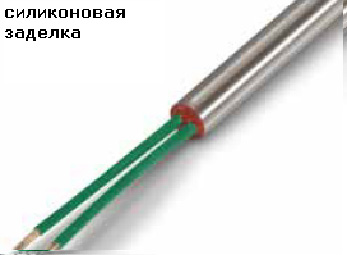

Виды заделки проводов ТЭНов патронных
