Гибкие ТЭНы

Гибкие ТЭНы в форме

Гибкие ТЭНы, что это?

Гибкие ТЭНы появились на рынке относительно недавно, в сравнении с простыми трубчатыми электронагревателями. Их появлению способствовала проблема разнообразия форм простых ТЭНов. Дело в том, что порой требовалось изготовить нагреватель в строгом соответствии с эскизом, поскольку этот ТЭН далее должен быть установлен в пазы оборудования. При этом требовалось строго соблюдать все радиусы и углы сгибов. Малейшее отклонение и ТЭН не вставляется в оборудование. Для такого изготовления производителю требовался не только эскиз нагревателя, но и сама форма, куда помещается этот ТЭН. Это стало проблемой, поскольку процесс производства затягивался, а производственный процесс останавливался. В свою очередь это приводило к финансовым потерям или даже затратам.

Установка гибких ТЭНов решила вопрос с простоями. Смысл данного типа нагревателя в ручной установке и формовке его прямо на месте, при этом может потребоваться только ручной инструмент. Нагреватель можно изогнуть в любую сторону, при этом радиус гиба может быть очень не большой. Таким образом время остановки производственного процесса, для замены нагревательного элемента, сводится к минимуму.

Производство гибких ТЭНов

Изготовление гибких ТЭНов происходит примерно одинаково в сравнении с простыми трубчатыми ТЭНами. Единственным исключением является материал оболочки. Он изготовлен из специальных, более эластичных металлов, без последующего отжига. Так же, для защиты нагревателя, поверх самой оболочки может быть установлена металлическая оплетка или гофрированный металлический шланг.

Изготавливаются гибкие ТЭНы 3х видов:

Гибкие ТЭНы круглое сечение

Круглое сечение

  • 6,5 мм
  • 8,0 мм
  • 8,2 мм

Гибкие ТЭНы квадратное сечение

Квадратное сечение

  • 6х6 мм
  • 8х8 мм

Гибкие ТЭНы сечение формой D

Сечение формой D

  • 6,5 мм
  • 8,5 мм

Технические характеристики

  • Материал оболочки                             –  нержавеющая сталь
  • Максимум. температура оболочки  – 700°С
  • Тест высокого напряжения               – 1000В АС
  • Сопротивление изоляции                  –  5 MОм при 500В DC
  • Ток утечки                                               –  < 0.5 мA при 253В AC
  • Допуск на мощность                           –  +/- 10 %
  • Допуск по длине                                   –  +/- 1,5 %
  • Минимум радиус изгиба                     –  Ø 8,0 /8,2/8,5 = R10 мм
  • (Внутренний)                                          –  Ø 6,5 = R6,5 мм

Типы выводов

Резьбовое соединение

Резьбовое соединение

  • М2,5 (стандарт)
  • М4 для Ø более 8 мм (под заказ)

Керамический соеденитель

Керамический соединитель

  • Для температур до 250°С

термостойкий провод

Термостойкий провод

  • стекловолокно до 300/450°C
  • PTFE до 250°C

Никель в бусах

Никелевый вывод в керамических бусах

  • Для температур до 650°С

Где применяется гибкий трубчатый электронагреватель?

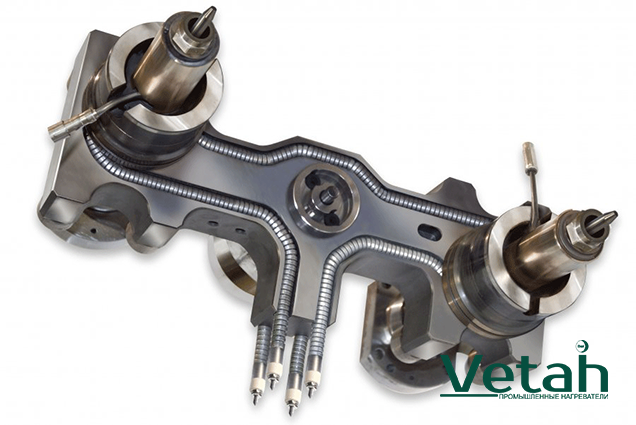

Применяются гибкие ТЭНы, в основном, на производствах, для обогрева деталей, узлов, механизмов. В частности в производстве пластиковых изделий на сопловых блоках, пресс-формах и др. Они хорошо подходят для замены простых трубчатых ТЭНов в металлических плитах с фрезерованными канавками.

Гибкие ТЭНы установка

Установка гибких ТЭНов

Инструмент для установки гибких ТЭНов

Установка гибких ТЭНов производится ручным способом с применением специального ручного инструмента.

Укладка ТЭНа производится в паз металлического блока начиная со средней точки.

Фаска для паза

Паз должен иметь направляющую фаску и размер соответствующего допуска. Это позволяет легко установить ТЭН на изгибах, не боясь его повредить острым углом.

Важно помнить, что при изгибе нагревателя его длина может увеличиваться в зависимости от количества изгибов и радиуса. Для более точного расчета, пожалуйста, обратитесь к приведенным коэффициентам расширения. Умножьте длину дуги центральной линии канавки каждого изгиба на эти коэффициенты расширения, чтобы определить подходящую длину нагревателя.

Купить гибкие ТЭНы

Купить гибкие ТЭНы в Минске или заказать его можно связавшись с нами по телефонам, указанным на сайте. Или выслать запрос по электронной почте. Если Вы не можете сами определиться с выбором гибкого ТЭНа, наши специалисты проконсультируют Вас и помогут выбрать нужную форму и размер нагревателя.
